表面処理　UV

UV（紫外線）処理の用途

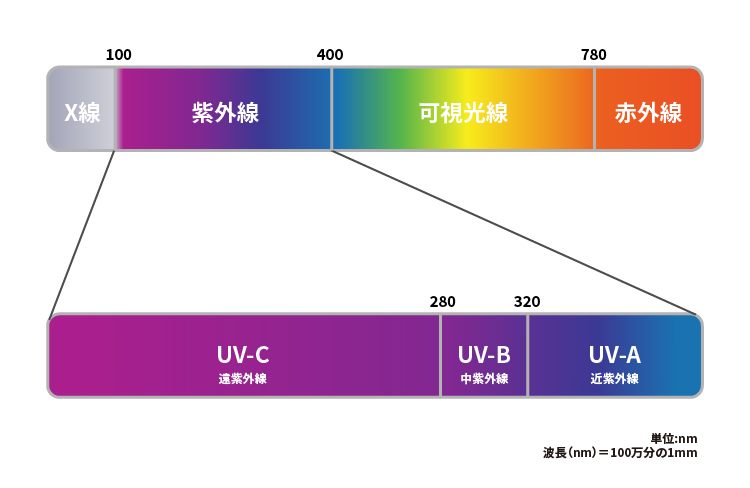

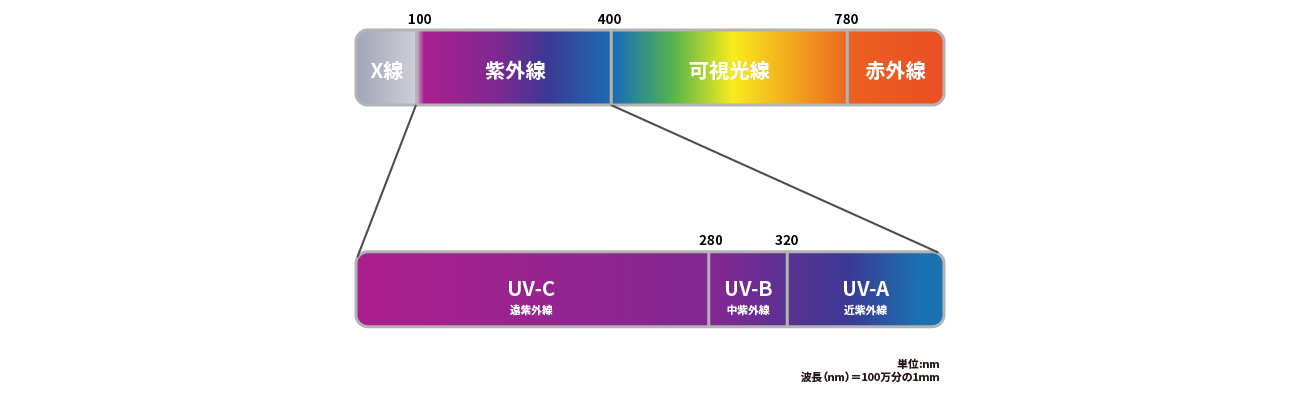

紫外線はUV（Ultra　Violet）という略称で呼ばれ、100 ～ 400 ㎚の短い波長の為、人間の目には見えません。
・UV-C（短波長紫外線）：洗浄、改質、殺菌、直接めっき、オゾン生成
・UV‐B（中波長紫外線）：硬化、鑑定
・UV-A（長波長紫外線）：硬化

低圧UV（紫外線）装置

紫外線を利用することで、樹脂や金属、ガラスなどの表面洗浄、改質、めっき前処理を行う装置です。

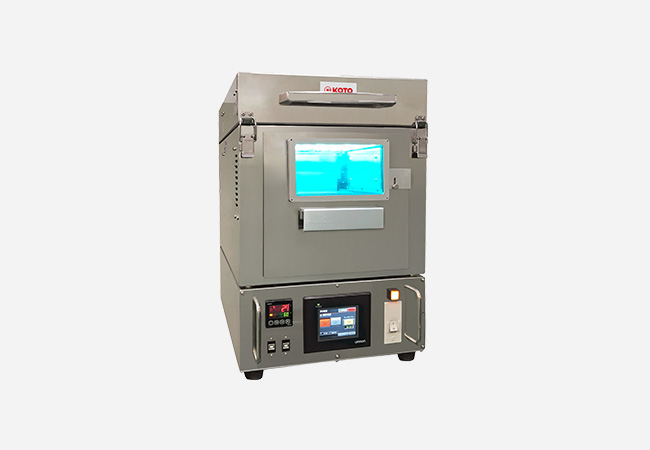

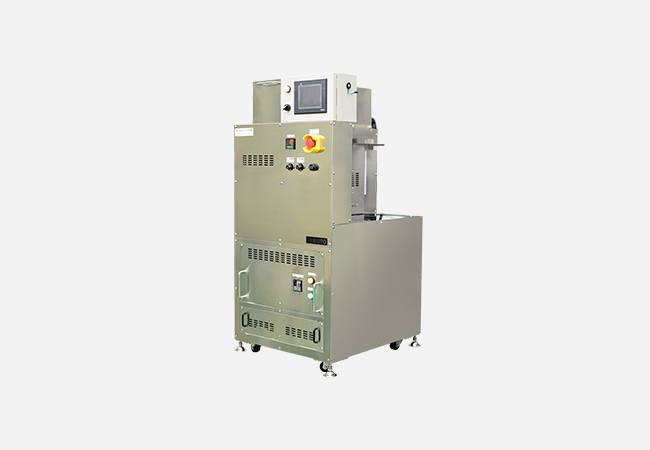

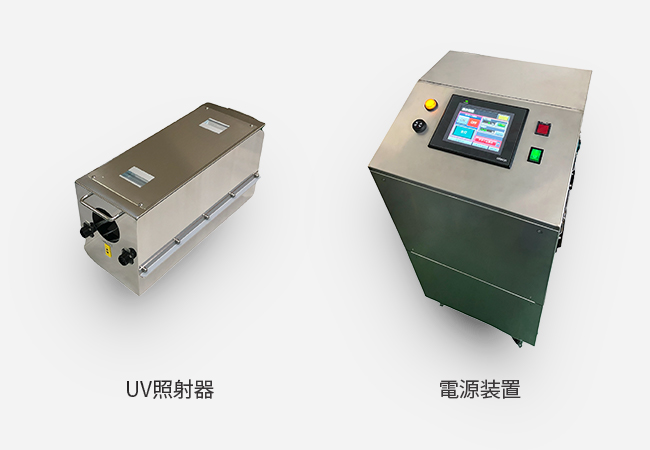

紫外線表面処理装置　KOL4-200

テスト、少量産に使用できます。
バッチ式で使用できます。

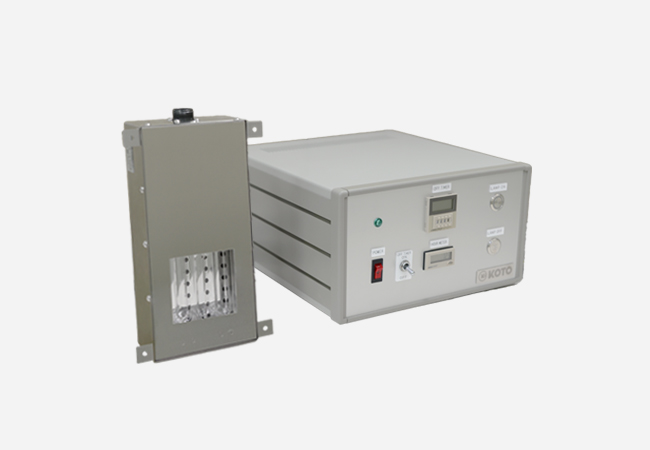

UV照射器　KOL1-30H/I

UV-C紫外線・オゾンによる洗浄、表面改質用（空冷式）です。
テスト、少量産に使用できて、ランプOFFタイマ付きです。
固定またはハンディ仕様で使用できます。
2種類（オゾンレス、オゾンタイプ）のランプから選択できます。

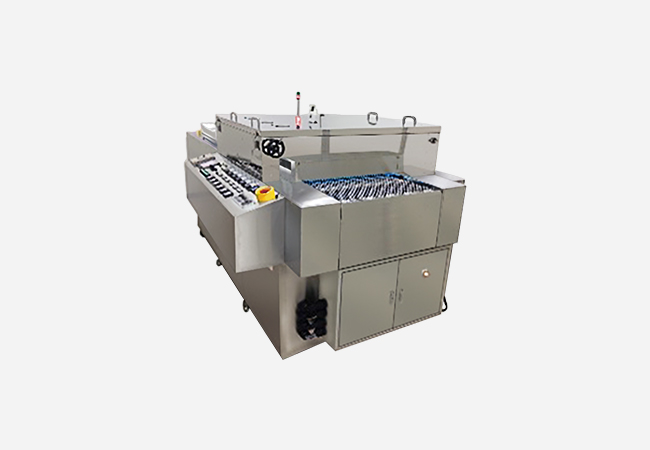

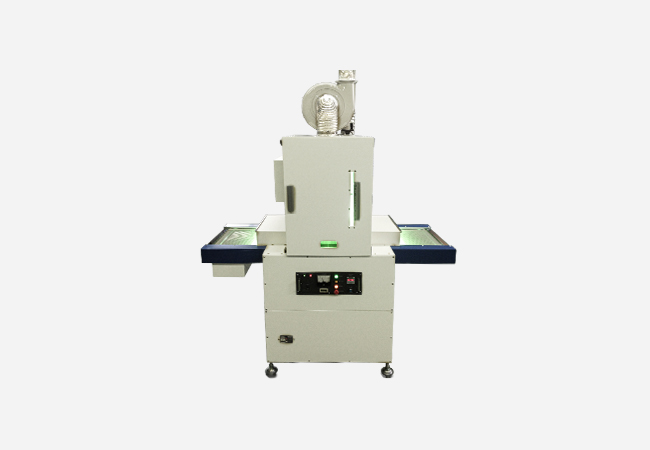

紫外線表面処理装置　KOL6-1200H/L

各種サイズの成型物や枚葉FPC材料を連続処理可能なUV装置です。
幅550mmまで処理が可能です。
試作から少量産まで対応いたします。

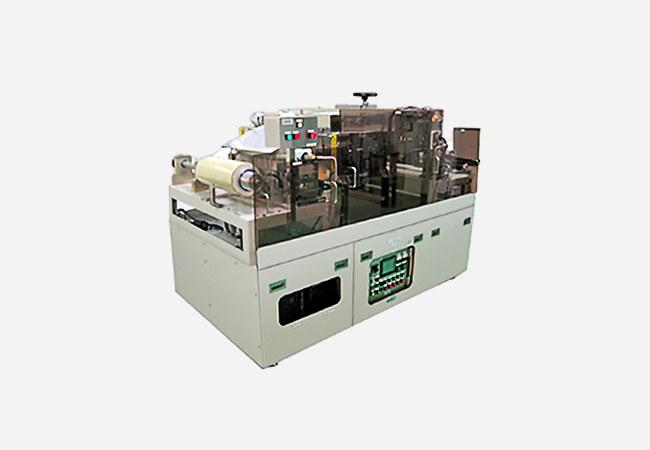

紫外線表面処理装置　KOL2-1200V/R

各種サイズのFPC材料の両面を連続処理可能なUV装置です。
幅500mmまで処理が可能です。
試作から少量産まで対応いたします。

高圧UV（紫外線）装置

紫外線を利用することで、硬化、乾燥を行う装置です。

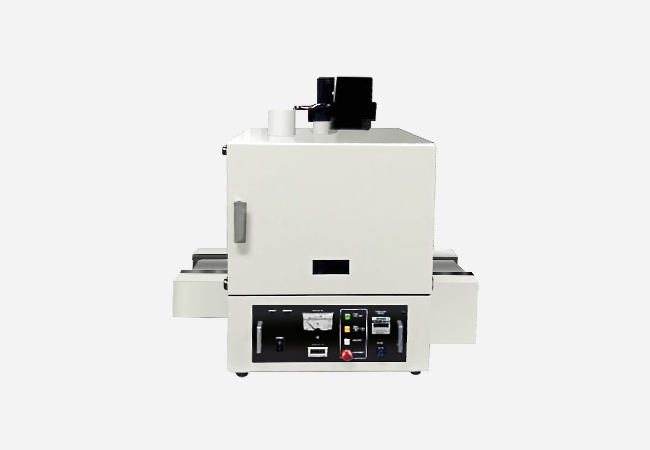

紫外線照射装置　KOH1-15H/L

卓上型のUV（紫外線）硬化用の装置です。
幅100ｍｍまで処理が可能となり、試作から少量産まで対応可能いたします。
ランプ出力を2段階で調整可能です。ワーク冷却機能がつきます。

紫外線照射装置　KOH1-45H/L

オールインワンタイプの紫外線照射装置です。
幅300mmまで連続処理が可能です。
ランプ出力を2段階で調整可能です。ワーク冷却機能がつきます。

ハンディ型紫外線照射装置　KOH1-10H/I

印刷、塗装、接着剤、電子部品、レジスト材等へ紫外線を照射し、
瞬時に硬化・乾燥が可能なハンディタイプの紫外線照射装置です。

UV-LED装置

UV-LEDを利用することで、ランニングコストを抑えられる硬化装置です。

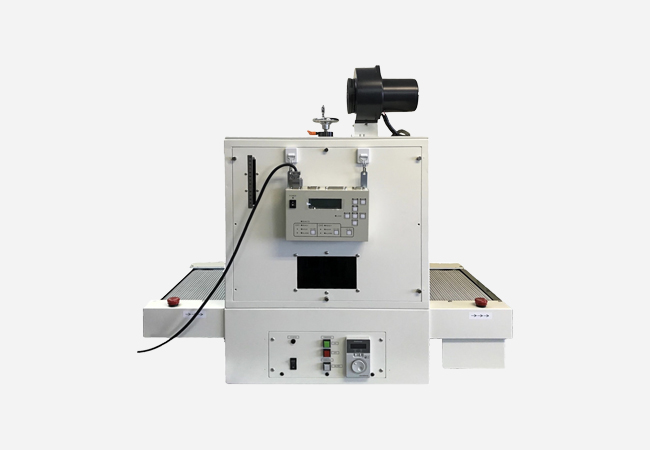

UV-LED照射装置　KOD-240A

瞬時点灯式で即時安定発光、調光式、光源寿命15,000時間とロングライフです。
ワークへの熱ダメージを大幅に軽減し、省電力・水銀レスで環境にやさしいです。

UV（紫外線）ランプ

洗浄・改質、硬化用などの各種紫外線・UVランプのラインアップを用意しております。

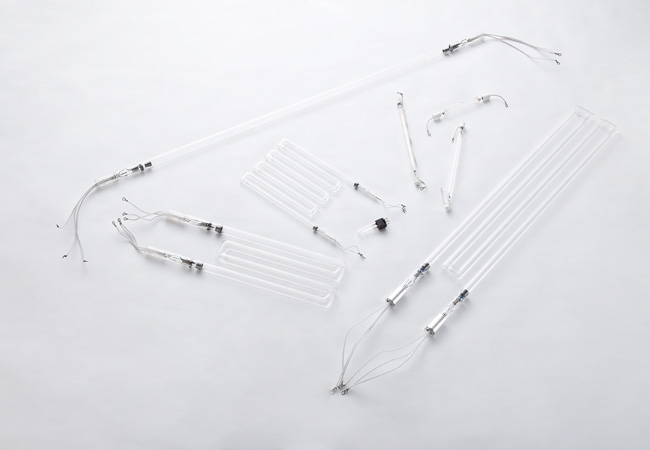

低圧水銀ランプ（低圧UVランプ）

UV-C（185nmと254nm）の紫外線を効率よく放射する放電ランプです。
【形状】
各用途に合わせてストレート、U型、M型、グリッド型などから選択可能。
【種類】
3種類から選択可能。
・溶融石英タイプ：合成よりオゾンガスを発生し、254nm、185nmです。
・合成石英タイプ：オゾンガスを効率良く発生し、254nm、185nmです。
・オゾンレスタイプ：オゾンガスを発生せず、254nmのみです。
【用途】
フィルム、樹脂表面の洗浄・改質、めっきの前処理、ガラス、金属の洗浄に使われています。

高圧水銀ランプ（高圧UVランプ）・メタルハライドランプ

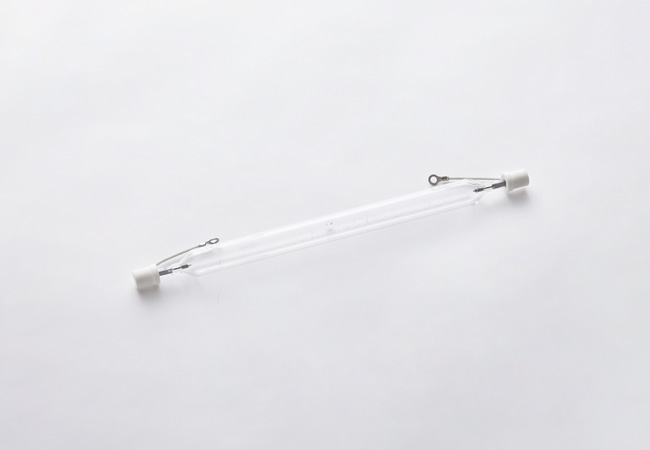

＞高圧水銀ランプ（高圧UVランプ）
UV-A（365nm）を主波長としてUV（紫外線）硬化を行う放電ランプです。
【形状】
図のとおりストレート形状のみで、用途としてはクリアー塗料、接着剤の硬化、乾燥などに使われています。

＞メタルハライドランプ
250 〜 450nmの広い範囲のスペクトルを持つ放電ランプです。
【形状】
図のとおりストレート形状のみで、用途としては、印刷関連のUVインキの硬化などに使われています。

Q&A

洗浄・改質で使用するUV（紫外線）の波長は？ 254㎚と185㎚（UV‐C）です。
どのようなものに洗浄効果がありますか？ ガラス、樹脂、金属などに効果があります。
洗浄・改質とは？ 紫外線による洗浄・改質とは、UV（254nm、185nm）の持つエネルギーが、樹脂などの有機物の化学結合エネルギーより大きい為、UV照射を行うことにより有機物の結合を切断し、同時に185nmは大気中の酸素からオゾン(O3)を生成します。
このオゾンに254nmを照射すると、活性酸素が生成されます。その活性酸素は有機物を連続した化学反応によりCO2等の気体に揮発除去（洗浄）します。

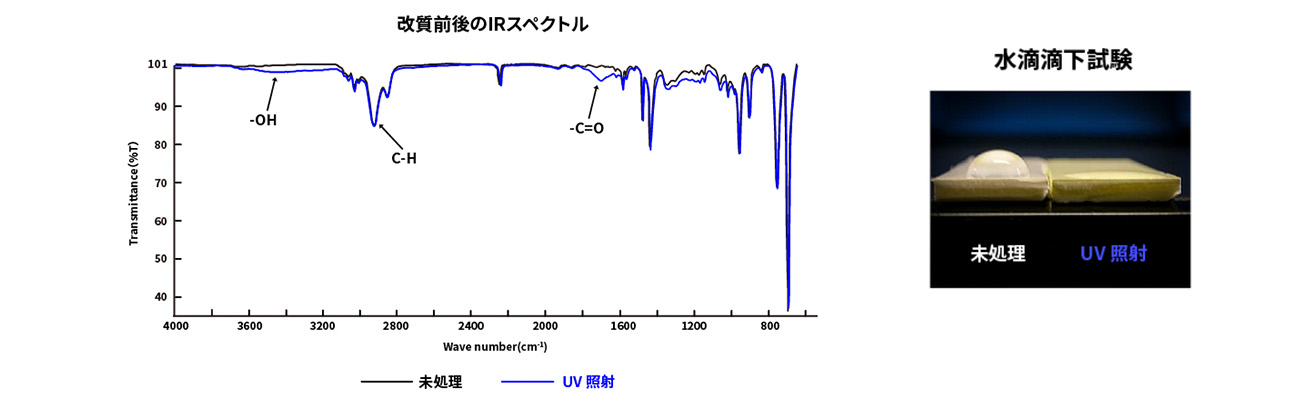

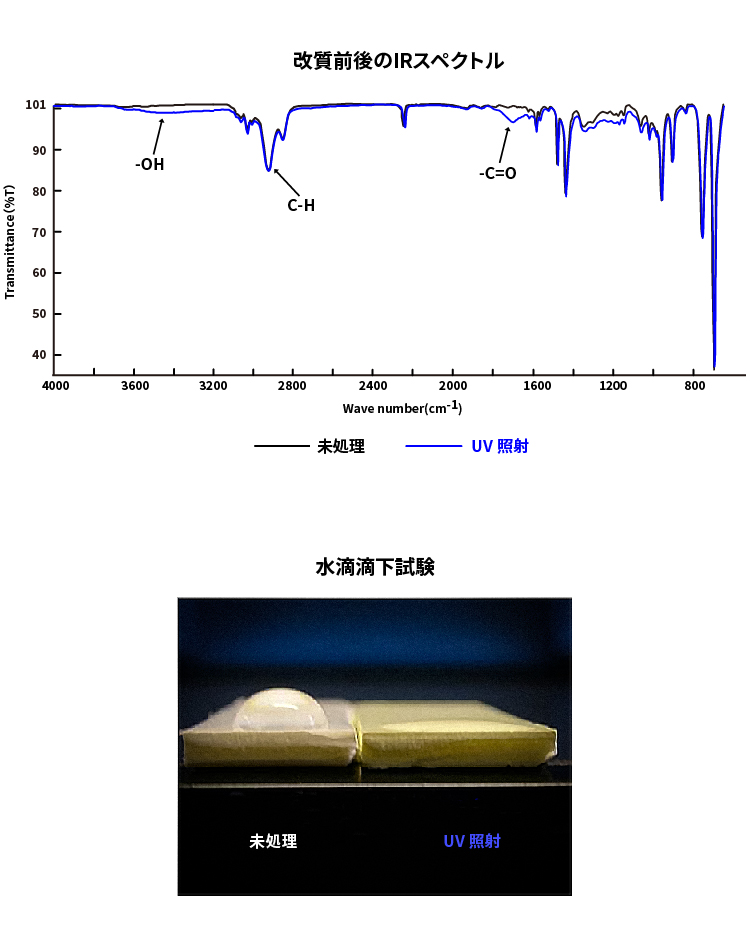

また樹脂表面には活性酸素の影響により、OH,COO,CO,COOHなどの官能基を形成し、これは塗料・接着剤・コーティング材等との相性が良いため、密着力・接着力を飛躍的に向上（改質）させることです。
UV（紫外線）の効果はどのように確認しますか？ 水滴の接触角測定により濡れ性にて確認できます。
UV硬化とは？ UV（紫外線)硬化とは200 ～ 400nmの高圧水銀（UV)ランプから照射される紫外線を、プレポリマー、モノマー、光重合開始剤、添加剤からなるUV（紫外線)硬化樹脂に照射して、短時間(数秒～数十秒)で硬化させることです。
UVめっきとは？ UV（紫外線）をめっきの前処理に応用した+無電解めっきプロセス
＞回路基板向けめっきの特長：
１．銅箔、接着シートは不使用です。
２．平滑面へのめっきプロセスである為、回路の導体損失は低減でき、ファイン回路を形成しやすいです。
３．難めっき材（ポリイミド（PI）、液晶ポリマー（LCP）、シクロオレフィンポリマー（COP） ）などにめっきが可能です。

＞樹脂めっきの特長：
１．クロム酸のエッチングを使用せずUV照射による表面改質を行なう為、素材表面の平滑性は維持されます。
２．難めっき材（ポリフェニレンサルファイド（PPS）、ポリフェニレンエーテル（PPE）、ポリアミド（PA） ）などにめっきが可能です。

UVめっき適用例

UV照射を用いた各種素材へめっき適用例を紹介いたします。

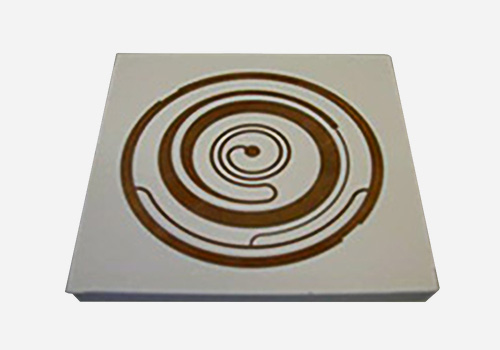

高周波アンテナ

素材：シクロオレフィンポリマー

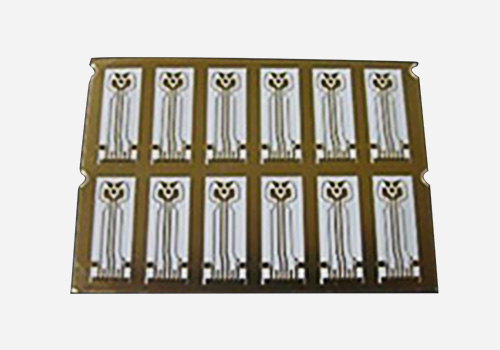

光通信用FPC基板

素材：液晶ポリマー

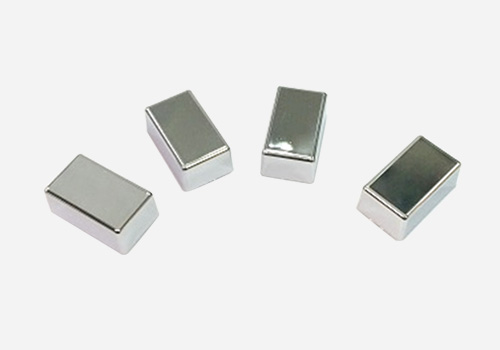

成形物

素材：PBT、PPS

委託UV処理、試作について

大小サイズのフィルム材、板材、成形品などのUV処理に対応可能です。
弊社ではUVめっき品の委託でのUV処理をはじめ、紫外線処理（洗浄・改質・硬化）でお客様の様々なご要望にお応えしております。
