表面处理 UV

UV（紫外线）处理的用途

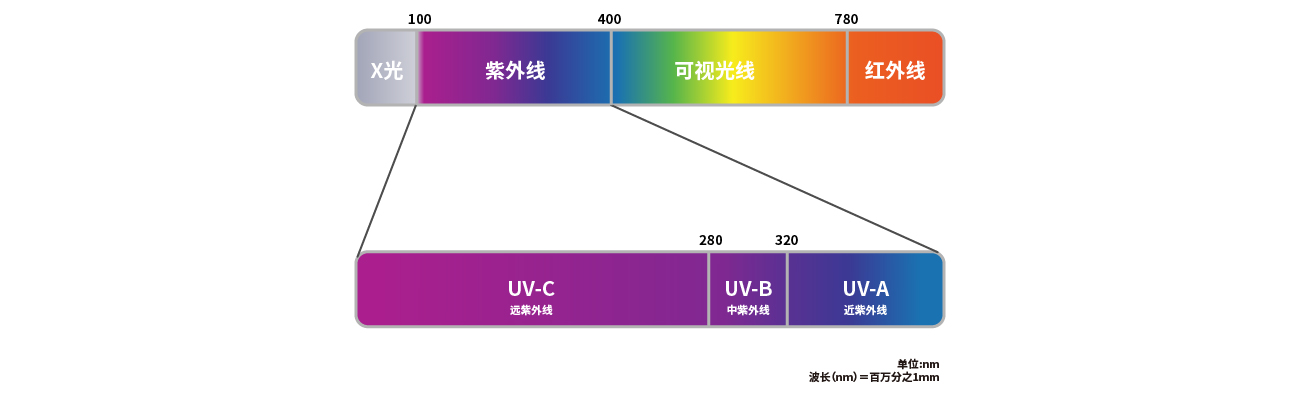

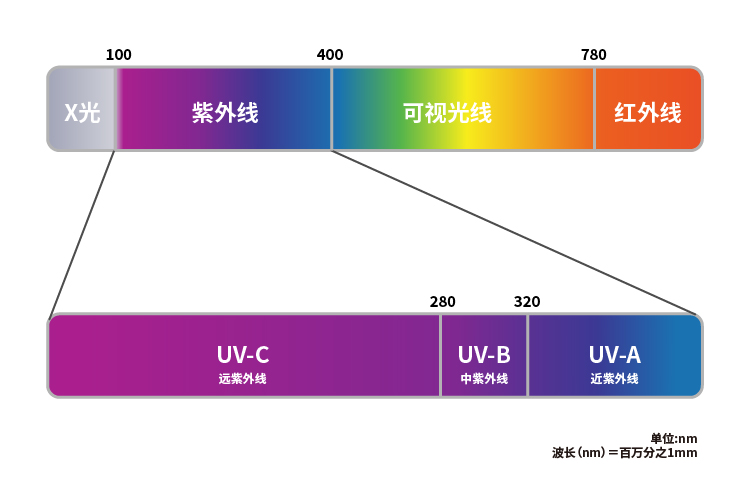

紫外线简称UV（Ultra Violet），因为仅有100～400纳米的短波长，比可见光短所以人眼看不见。
・ UV-C（短波紫外线）：清洗、改质、杀菌、直接电镀、臭氧生成
・ UV-B（中波长紫外线）：固化、鉴定
・ UV-A（长波长紫外线）：固化

低压UV（紫外线）装置

使用紫外线 (UVC) 对树脂、金属和玻璃进行表面清洁、改质、电镀前处理的设备。

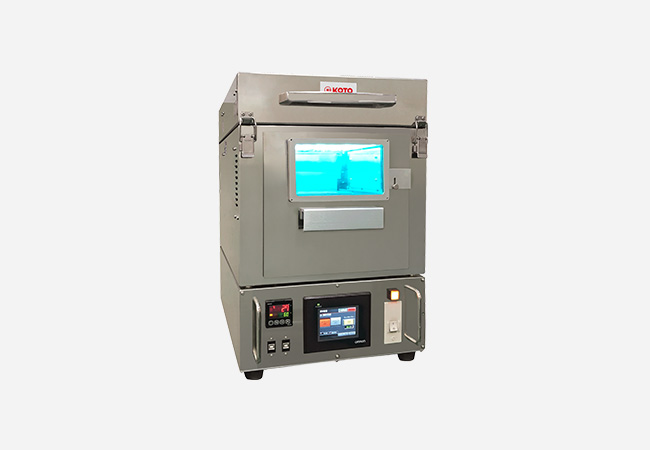

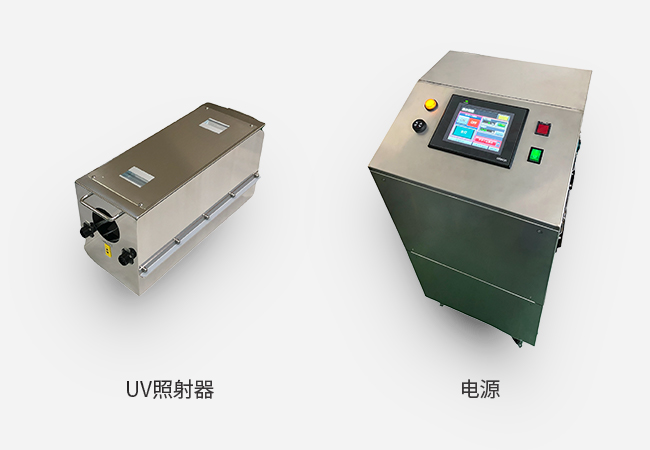

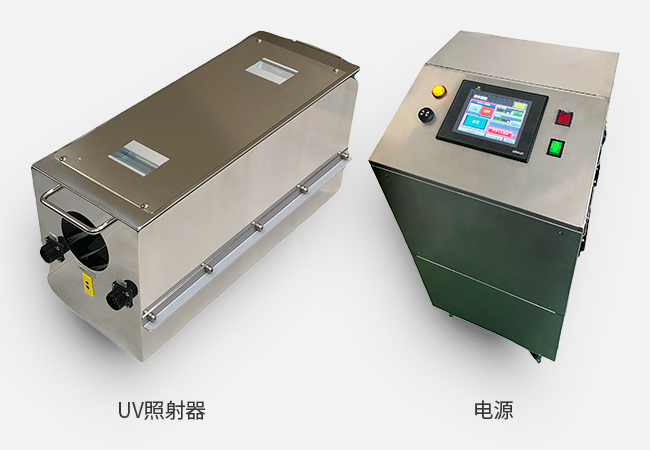

紫外线表面处理装置　KOL4-200

可用于测试和小批量生产。

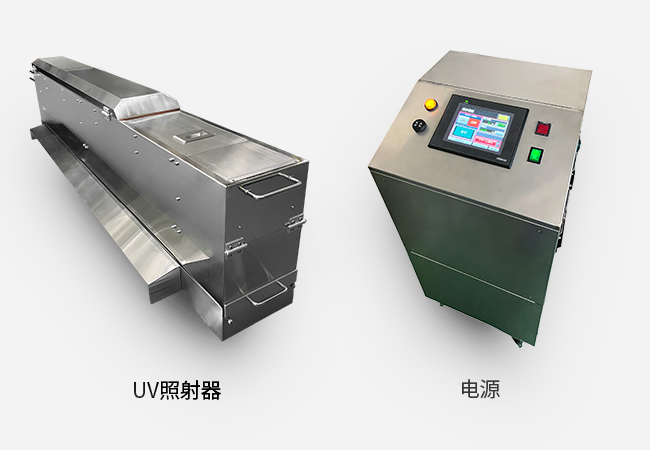

可用于批量处理。

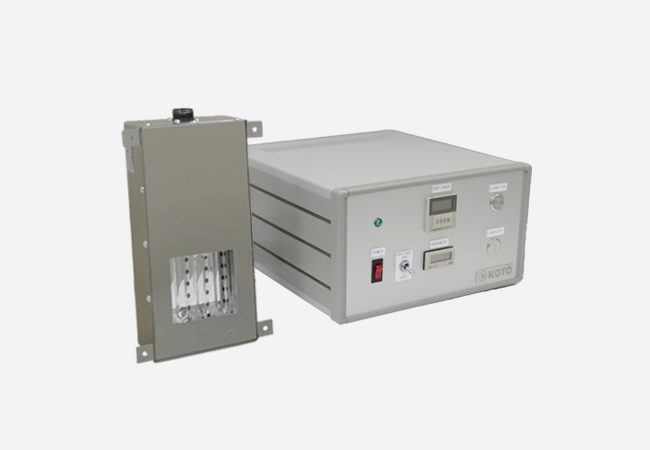

UV照射器　KOL1-30H/I

使用UV-C紫外线・臭氧进行清洁和表面改质（空冷式）。
用于测试和小批量生产，并配有关灯定时器。
可用于固定或手持式装置。
可以选择两种类型的灯（无臭氧型和臭氧型）。

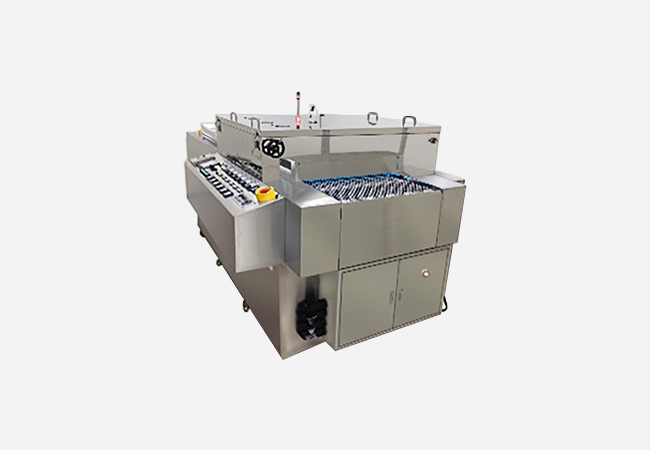

紫外线表面处理装置　KOL6-1200H/L

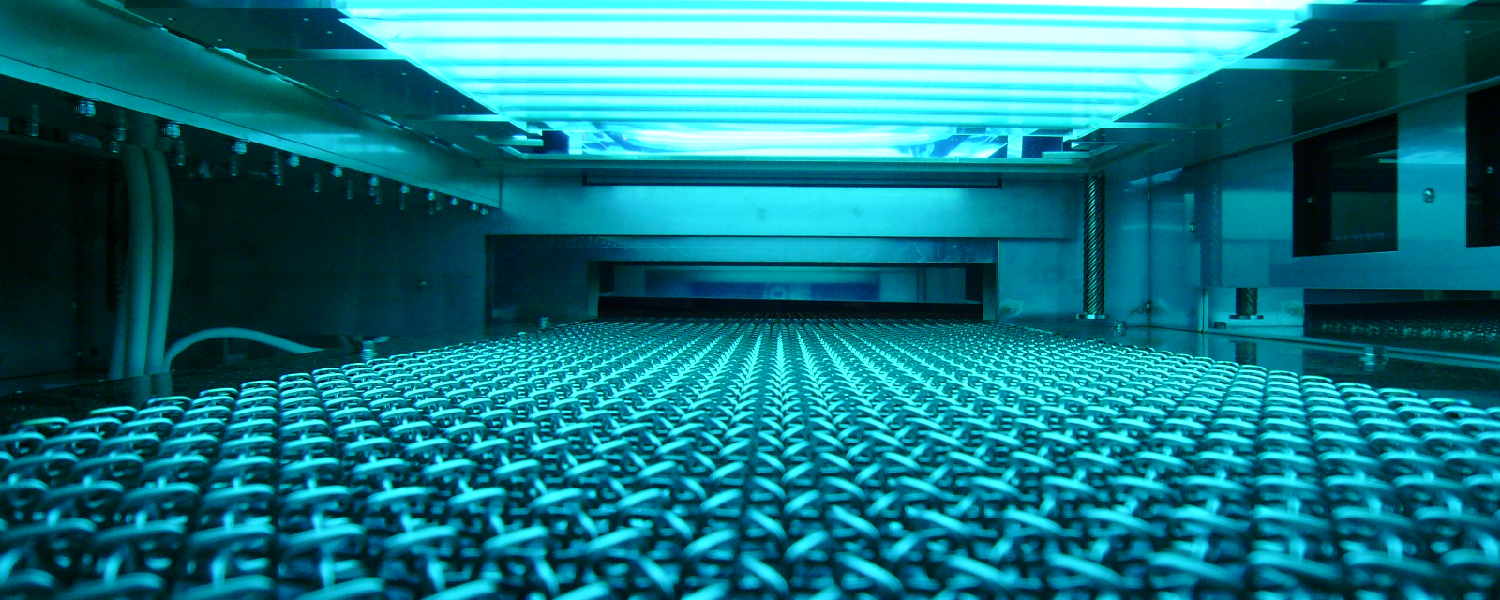

一种可以连续加工各种尺寸的成型品和单片FPC材料的UV设备。
最大加工宽度为 550 毫米。
我们提供从试做到小批量生产。

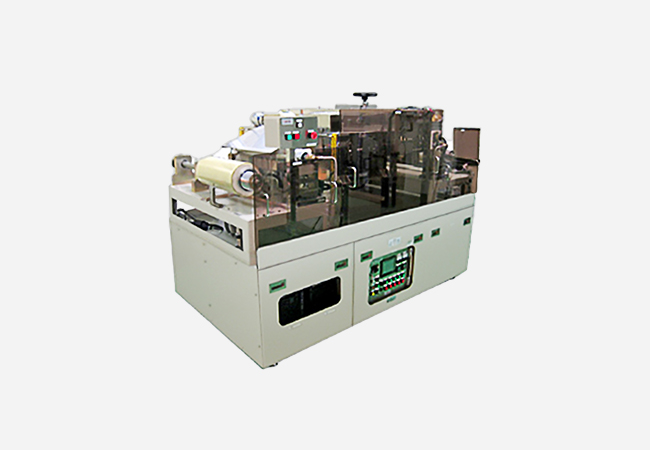

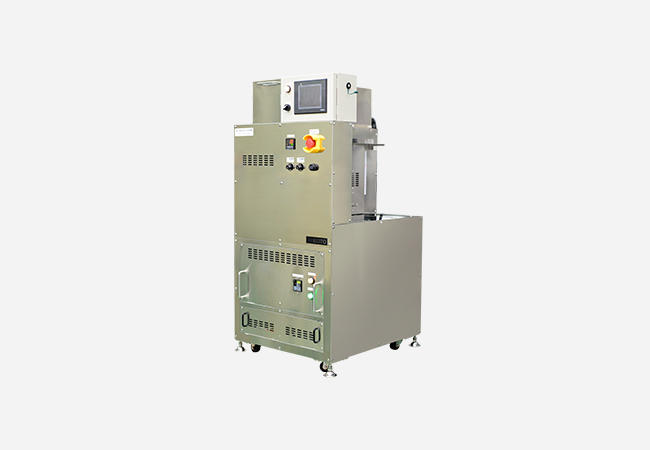

紫外线表面处理装置　KOL2-1200V/R

一种可以连续处理各种尺寸FPC材料两面的UV设备。
最大加工宽度为 500 毫米。
我们提供从试做到小批量生产。

高压UV（紫外线）装置

使用紫外线进行固化和干燥的设备。

紫外线照射装置　KOH1-15H/L

一种桌面UV（紫外线）固化设备。
最大可加工100mm的宽度，从试做到小批量生产都可以处理。
灯泡输出可分 2 级调节。带有工作冷却功能。

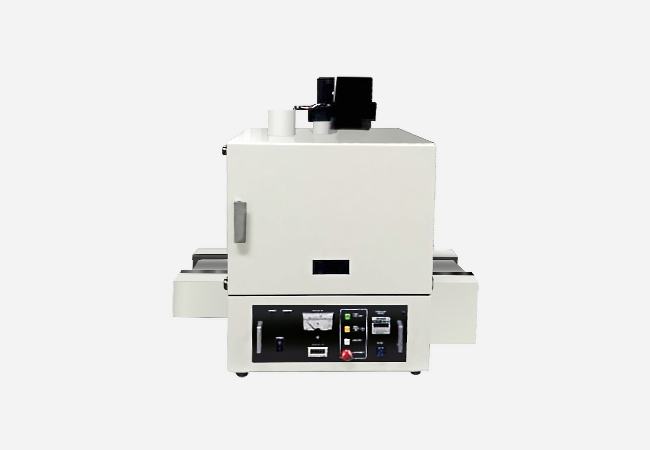

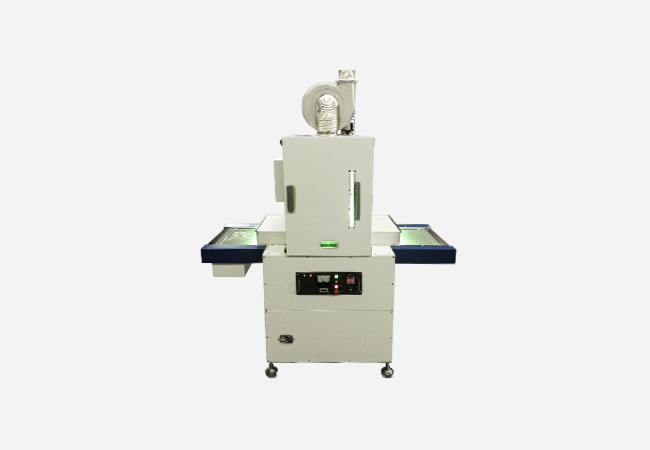

紫外线照射装置　KOH1-45H/L

一种一体式紫外线照射装置。
可连续加工最大宽度 300 mm的产品。
灯泡输出可分 2 级调节。带有工作冷却功能。

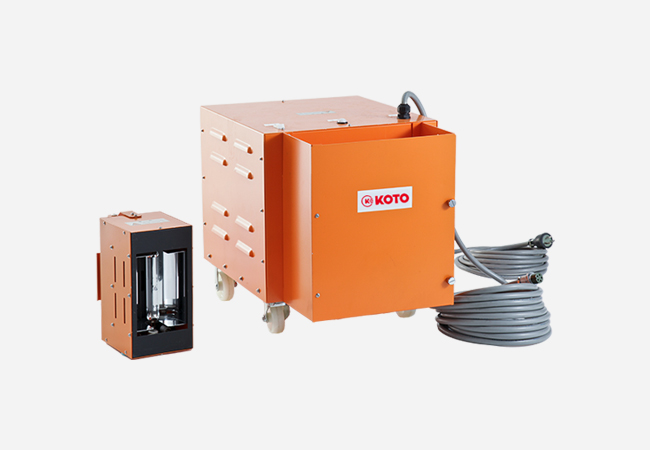

手持式紫外线照射装置　KOH1-10H/I

用紫外线照射印刷、涂装、粘合剂、电子零件、抗蚀材料等，
可瞬间固化干燥的手持式紫外线照射装置。

UV-LED装置

使用UV-LED降低运行成本的固化装置。

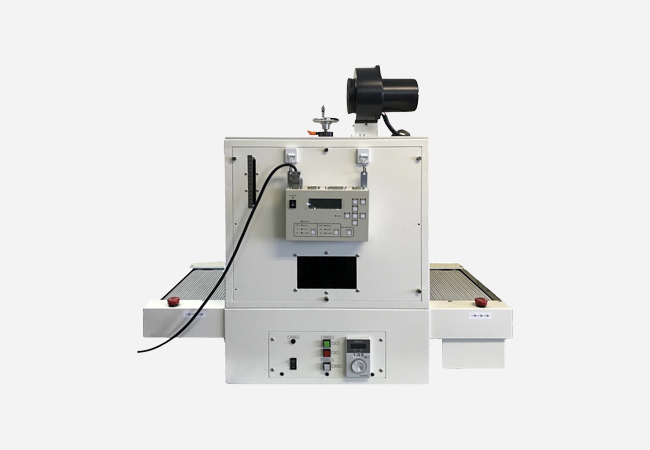

UV-LED照射装置　KOD-240A

具有瞬时点灯模式可瞬时稳定发光，调光型，光源寿命为15000小时的长寿命。
大幅度减轻对工件的热损伤，节能，无水银环保。

UV（紫外线）灯

我们提供用于清洗・改质和固化的各种紫外线/UV 灯的产品阵容。

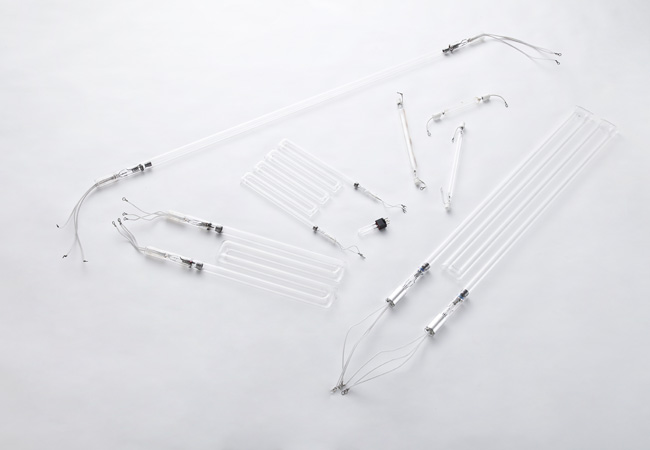

低压水银灯（低压UV灯）

高效放射UV-C（185nm和254nm）紫外线的放电灯。
【形状】
可以根据各种用途，选择相对应的直线型、U型、M型、网格型等。
【种类】
3種類から選択可能。
可以从 3 种类型中进行选择。
・熔融石英型：合成产生臭氧气体，为 254nm 和 185nm。
・合成石英型：有效产生臭氧气体，为 254 nm 和 185nm。
・无臭氧型：不产生臭氧气体，只有 254 nm。
【用途】
用于薄膜和树脂表面的清洗、改质、电镀前处理、玻璃和金属的清洗。

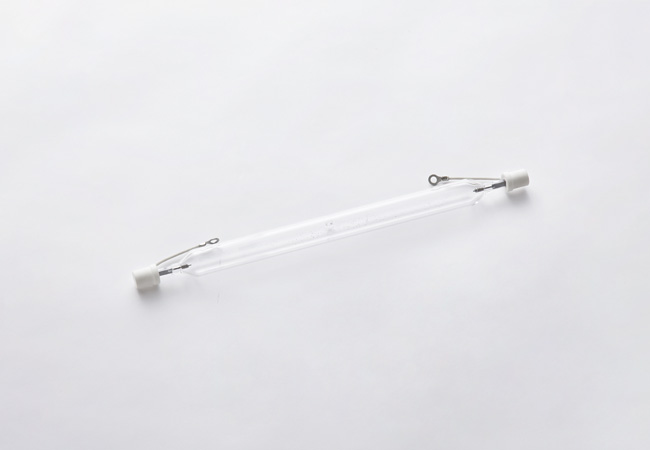

高压水银灯（高压UV灯）・金属卤化物灯

＞高压水银灯（高压UV灯）
以 UV-A (365 nm) 为主要波长，固化 UV（紫外线）的放电灯。
【形状】
如图所示，仅有笔直形状，用于清漆、粘合剂固化和干燥。

＞金属卤化物灯
具有250～450 nm 宽光谱的放电灯。
【形状】
如图所示，仅有笔直形状，用于固化与印刷相关的UV墨水。

Q&A

用于清洗和改质的 UV（紫外线）的波长是多少？ 254㎚～185㎚ (UV-C)。
对于怎样的材质有清洗作用？ 玻璃、树脂、金属等材质有效
什么是清洗・改质？ 用紫外线清洗・改质是指UV（254nm、185nm）的能量大于树脂等有机物的化学键能，通过UV照射切断有机物的化学键能，同时185nm在大气中的氧气产生臭氧（O3）。
当用 254 nm 照射该臭氧时，会产生活性氧。活性氧通过有机物的连续化学反应，去除（洗净）CO2等气体残留物。
另外，由于活性氧的影响，在树脂表面形成了OH、COO、CO、COOH等官能团，与涂料、粘合剂、滤光处理材料等相容性高，有效提高(改质)附着力和结合力。

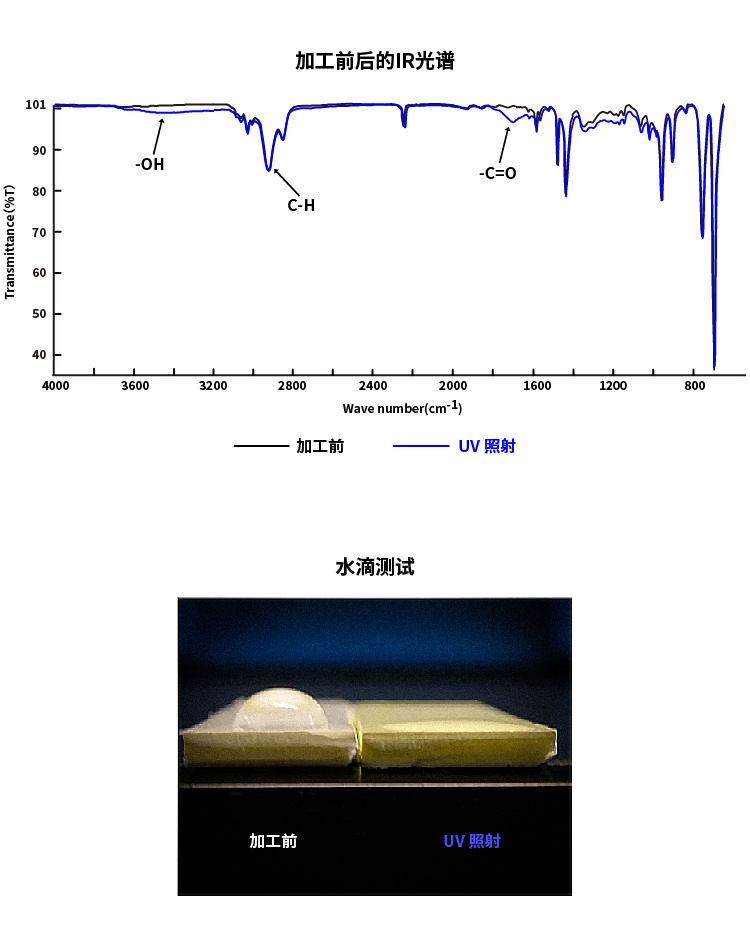

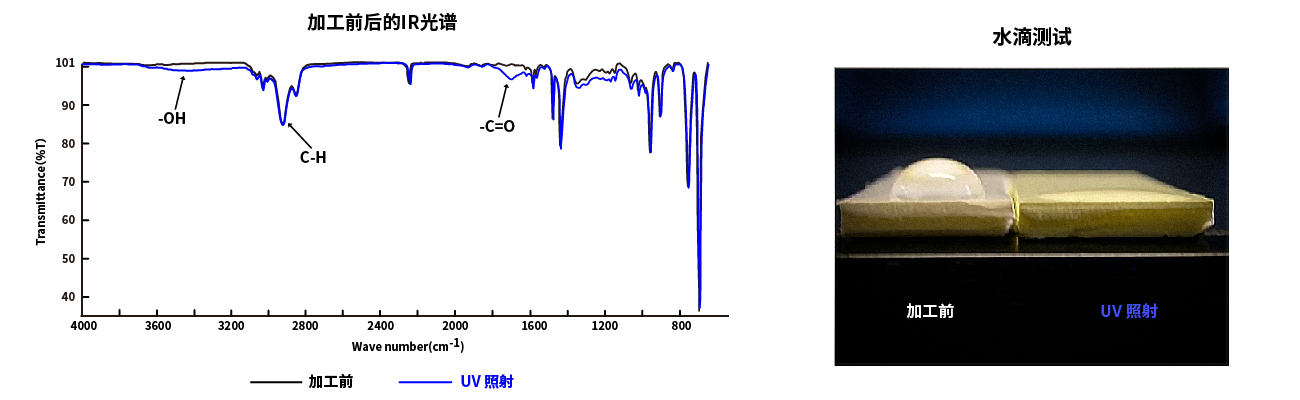

如何确认 UV（紫外线）的加工效果？ 可以通过水滴的接触角测试来确认湿润性。
什么是UV固化？ UV(紫外线)固化是用200～400nm的高压水银（UV）灯发出的紫外线，照射由预聚物、单体、光聚合引发剂和添加剂组成的UV（紫外线）固化树脂，仅需短时间（几秒到几十秒）就能完成固化。
什么是UV电镀？ > 电路板电镀的特点：
1.不使用铜箔和粘合片。
2.由于是在光滑表面上的电镀工艺，可以降低电路板的导体损耗，容易形成精细的电路。
3.难镀材料（聚酰亚胺（PI）、液晶聚合物（LCP）、环烯烃聚合物（COP））等可以电镀。

> 树脂电镀的特点：
1.由于不使用铬酸蚀刻，通过紫外线照射对表面进行改质，因此保持了材料表面的光滑度。
2.难电镀材料（聚苯硫醚（PPS）、聚苯醚（PPE）、聚酰胺 (PA) 等可以电镀。

UV电镀实例

我们将介绍使用紫外线照射对各种材料进行电镀的实例。

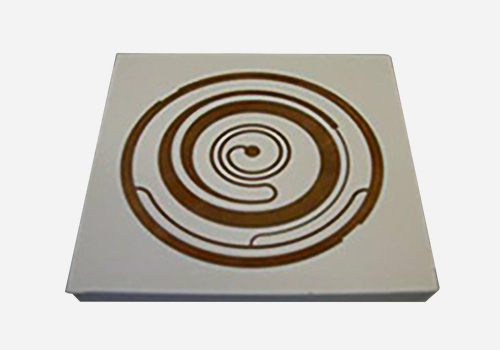

高频波天线

材质：环烯烃聚合物

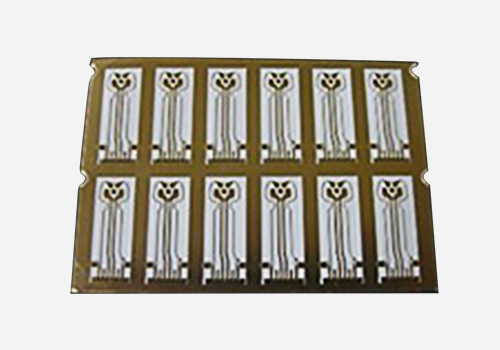

光通信用FPC基板

材质：液晶聚合物

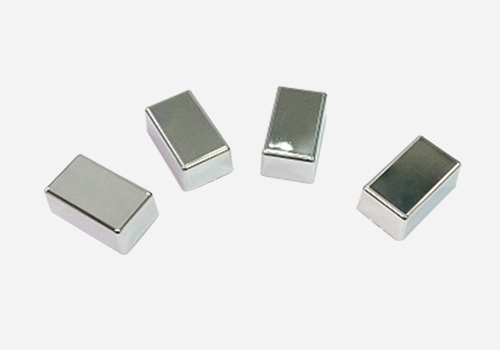

成型品

材质：PBT、PPS

关于UV加工处理、试做的委托

可提供大小尺寸的薄膜材料、板材、成型品等的UV处理。
我们提供UV电镀品的UV处理委托，和通过 UV 处理（清洗、改质、固化）等加工处理来满足客户的各种需求。
